CK-1200-M

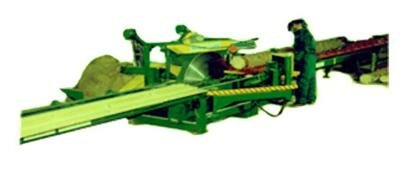

Брёвнопильный дисковый станок мод. «CK-1200-M»

Предназначен для продольной распиловки бревен и получения качественного пиломатериала с высокой точностью размеров. Бревно с помощью гидроподъемника подается на рабочий стол, где ориентируется и закрепляется крюками. Затем оператор, управляя гидроприводом, подает стол с бревном на пилу и срезает горбыль. Стол возвращается в исходное положение, бревно поворачивается на срезанную поверхность, и срезается второй горбыль. Далее с помощью базовой стенки устанавливается требуемый размер пиломатериала, бревно с помощью прижимного ролика прижимается к базовой стенке и распиливается в размер. С установкой на станок двух приводных цепей подающей каретки, установилась плавность подачи бревна в зону пиления. Станок имеет удлиненный рабочий стол, приводимый в движение двумя гидромоторами через две цепи, что исключает перекос каретки при большом весе бревен.
Станок также может поставляться в "лесном варианте", привод будет осуществляться не от электродвигателя, а от вала отбора мощности тракторов (МТЗ-82, МТЗ-100, Т-150К, ДТ-75). В этом случае станок можно эксплуатировать непосредственно на делянке.

В базовый комплект поставки входит станок с стружкоотсосом. Станок дополнительно может комплектоваться:

электродвигателем;

дополнительным верхним пильным диском;

гидроподъемником бревна;

гидравлическим манипулятором бревна для его кантования и базирования;

заточным устройством, позволяющим затачивать пильный диск не снимая его со станка.

окорочной фрезой, что в 2-3раза позволяет уменьшить количество заточки и правки пилы в течение рабочей смены и увеличивает ее срок службы.

Отличительные особенности:

высокая производительность

Станок не требует сортировки бревен

Станок не требует фундамента

Индивидуальный раскрой бревна

Быстрая установка на распиливаемый размер заготовки

высокая точность геометрических размеров

быстрая самоокупаемость.

Техническая характеристика

Размеры обрабатываемого бревна, мм:

диаметр

100 - 550

длина

2 000 - 9 000

Толщина получаемого пиломатериала, мм

16 - 300

Диаметр пильного диска, мм

900 - 1 100

Диаметр дополнительного верхнего пильного диска, мм

710

Скорость вращения пильного вала, об/мин

1030

Скорость подачи бесступенчатая, м/мин

0 -96

Производительность по круглому лесу м3/час

2 -3

Выход готового пиломатериала, %

до 70

Мощность эл.двигателя пилы, кВт

Мощность эл.двигателя дополнительной верхней пилы, кВт

Мощность эл.двигателя вентилятора, кВт

Мощность эл.двигателя окорочной фрезы, кВт

0,55

Мощность эл.двигателя заточного устройства, кВт

0,55

Габарит, мм

21 000х1960х1730

Масса, кг

3 500
