GRIGGIO G66-10T

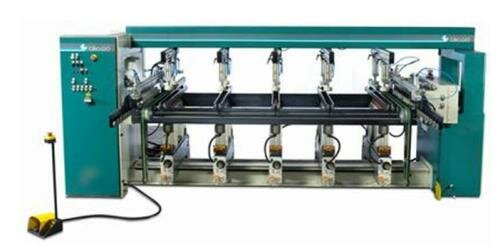

Сверлильно-присадочный станок G 66/10T GRIGGIO

Станок проходного типа для массовой присадки различных деталей из листовых материалов.

Схема расположения головок и суппортов:

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Макс. расстояние между 2 патронами	32 мм
Макс. расстояние между 2-мя вертикальными головками	2500 мм
Мин. расстояние между 2-мя параллельными вертикальными головками	140 мм
Макс. толщина заготовки	60 мм
Моторы для горизонтального сверления	2 шт по 1,5 кВт
Моторы для вертикального сверления	8 шт по 1,3 кВт
Макс. ход пневмоциллиндра	80 мм
Макс. расстояние между шпинделями на вертикальной головке (патроны в линейной конфигурации)	800 мм
Макс. расстояние между шпинделями на вертикальной головке (патроны в параллельной конфигурации)	535 мм
Вес нетто	2300 кг
Габаритные размеры	390х258х180см

Стандартная (базовая) комплектация:

Автоматическая система подачи заготовок с ленточным приводом;

Вертикальные прижимные узлы, с возможностью независимого поворота на 180°;

Левый стационарный горизонтальный сверлильный узел с головкой на 21 шпиндель;

Правый горизонтальный перемещаемый сверлильный узел с головкой на 21 шпиндель;

4 вертикальных суппорта, перемещающиеся по высокоточным призматическим направляющим с рециркулирующими шариками. Каждый оснащен по 2 головки с 11-ю шпинделями;

Возможность независимого поворота вертикальных головок на 0° – 90°;

Считывание размеров по механическим цифровым счетчикам.
