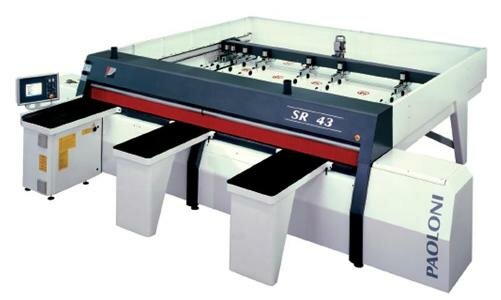

Оборудование компании PAOLONI позволяет в автоматическом режиме производить пакетный форматный раскрой c высоким качеством и производительностью. Конструкция направляющих, привода пильной каретки, выравнивателя, толкателя и прижимных балок обеспечивает длительную, точную и безаварийную работу станка.

Особенности оборудования PAOLONI:

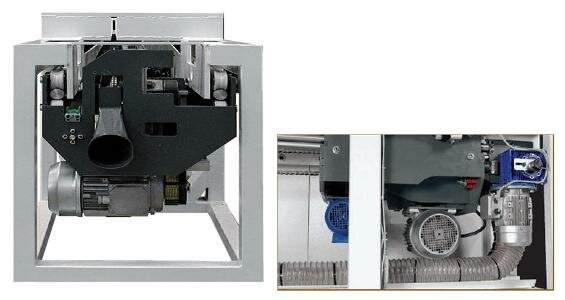

- система круглых горизонтальных направляющих пильной каретки;

- привод пильной каретки цепью с системой демпфирования, позволяющий плавно осуществлять старт/остановку движения каретки;

- усиленная система выравнивания полос;

- усиленная балка толкателя;

- диаметр направляющих пильной каретки – 35 мм и 40 мм

- расстояние между направляющими – 650 мм

Это обеспечивает:

- стабильную работу станка при раскрое пакета плит;

- высокую производительность;

- точность раскроя на всей длине реза 0,2 мм;

- превосходное распределение массы

- долгую работу направляющих

- отсутствие концентрации пыли в рабочей области направляющих

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Модель	SR 32	SR 43
Длина реза	3200 мм	4300 мм
Ход толкателя	3300 мм
Рабочая высота	970 мм
Высота пильного диска над столом	50 мм
Зажим в открытом состоянии:	115 мм
Зажим в закрытом состоянии:	1 мм
Количество зажимов	5 шт.
Позиция зажимов	68-368-1668-2568-3568 мм

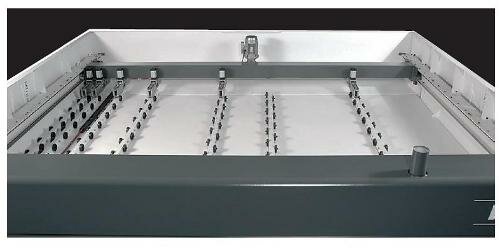

Количество роликовых профилей	8 шт.
Позиция профилей	28-108-328-478-1128-1628-2628-3128 мм.
Количество рабочих столов 1200х600 мм.	3 шт.
Минимальная толщина пакета плиты для работы бокового выравнивателя	12 мм
Минимальный размер плиты для загрузки	2400х1200 мм
Максимальный размер плиты для загрузки	3750х2150 мм
Главный двигатель	5,5 кВт
Обороты двигателя	4600 об\мин
Двигатель подрезной пилы	0,75 кВт
Обороты двигателя	8000 об\мин
Диаметр главной пилы	300\30\4,4 мм
Диаметр подрезной пилы	150\20\4,4-5,5 мм
Скорость перемещения каретки вперёд	1-30 м\мин
Скорость перемещения каретки назад	30 м\мин
Двигатель перемещения каретки	инверторный 0,75 кВт
Диаметр направляющих каретки	35 мм
Диаметр роликов каретки	90 мм
Диаметр нижнего аспирационного патрубка	1шт.\120 мм
Диаметр верхнего аспирационного патрубка	2 шт.\100 мм
Скорость толкателя вперёд	1-24 м\мин.
Скорость толкателя назад	24 м\мин.
Двигатель толкателя	инверторный 2,2 кВт
Минимальная ширина прижимаемой рейки	70 мм
Двигатель вентилятора раб.столов	2,2 кВт
Расход воздуха	85 л\мин
Давление	8 бар
Скорость аспирации	30-35 м\сек
Расход аспирации	2500 м3\час
Точность толкателя	+\- 0,2 мм
Эл.снабжение	400В\50Гц

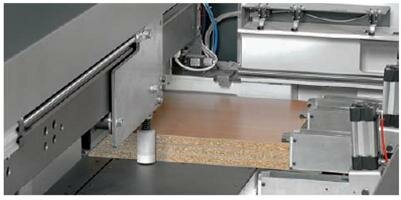

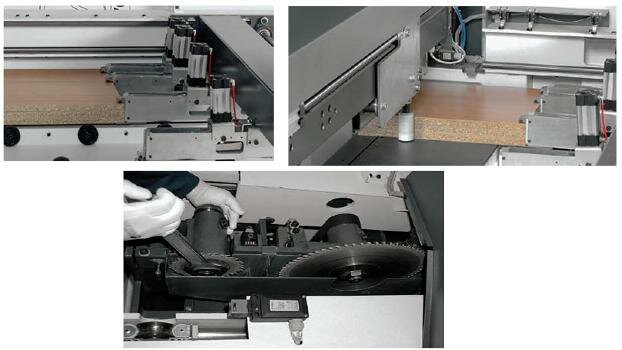

Захватные устройства могут находиться на линии реза

Захватные устройства открываются только после того, как прижимной брус прижмёт пакет плит.

Выравниватель

- прекрасное выравнивание до последнего реза включительно, включая длинные полосы

- непрерывное выравнивание в течение всего цикла

- толкателю не нужно перенастраиваться перед каждым резом

Настройки:

Программирование:

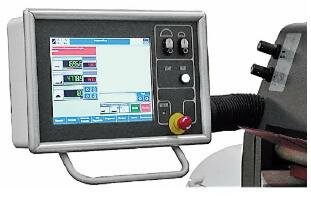

Полностью автоматический цифровой контроль за процессом на базе индустриального компьютера с 15 дюймовым монитором «тач скрин». Специальная программа диагностики позволяет быстро и точно определить причину возникшего сбоя в работе оборудования и устранить её в кратчайшие сроки. Опционально – контроль и управление высотой пильного диска для достижения качественного реза.

Простое программирование. Демонстрация в режиме реального времени процесса работы станка на всех этапах с выдачей информации и сообщений оператору.
