W3000

Покрасочная камера с водяной завесой мод. W3000

Принцип работы:

• Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря покрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.
• Существенная часть лаковой пыли осаждается на водяной завесе (до 85%).
• Дополнительные системы фильтрации (опция) – лабиринт из преградительных панелей, многократно меняющих направление потока воздуха, а также быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 99%.
• «Побочным эффектом» использования воды в системе фильтрации является абсорбция растворителей в начале работы камеры. После насыщения воды молекулами растворителя, поглощение «запахов» прекращается, а иллюзия их фильтрации исчезает.

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

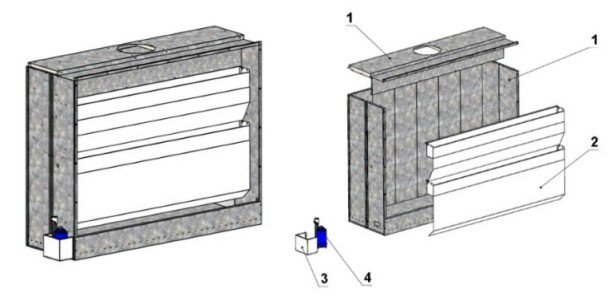

1)    Сборный корпус и отстаивающая ванная из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости.

Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

2)    Двойной каскад водяных завес. Фронтальные завесы обоих каскадов (те, по которым течет вода) имеют быстросъемное исполнение. Благодаря этому не только обеспечивается полный доступ внутрь камеры для обслуживания, но и появляется техническая возможность заузить просвет между нижним краем завесы и водой в расположенной ниже ванной. Для верхнего каскада – это ванна нижнего каскада, а для нижнего каскада – это отстаивающая ванная.

Такое исполнение имеет ряд преимуществ, основными среди которых являются:

- из-за отсутствия длинных участков свободного падения воды, исключается образование брызг в как в верхней, так и в нижней части рабочей зоны;

- вода, срывающаяся с нижней кромки водяной завесы, создает плотный поток, дополнительно очищающий воздух от взвесей, что исключает необходимость установки разбрызгивателей воды;

- скорость потока воздуха после попадания внутрь покрасочной кабины снижается в 4-5 раз, что позволяет взвесям оседать в отстаивающую ванную, повышая степень очистки выбрасываемого воздуха.

3)    Приставная ванночка для размещения насоса . Расположение ванночки – универсальное (слева или справа от камеры). Таким образом, сторона обслуживания может быть выбрана во время монтажа. Расположение зоны обслуживания снаружи камеры позволяет осуществлять визуальный контроль работы и избегать наружного загрязнения насоса, которое приводит к его перегреву и преждевременному выходу из строя. Расположенные снаружи задвижки позволяют легко регулировать поток воды в водяных завесах, а также производить штатным насосом быстрый слив воды из камеры при ее плановом обслуживании.

4)    Насос из нержавеющей стали, прокачивающий сгустки шламов ЛКМ диаметром до 35 мм, а также встроенной системой защиты от перегрева.

В базовую комплектацию также включены:

·         Система циркуляционных водоводов, включающая в себя задвижку циркуляции воды, задвижку автоматического слива воды, все необходимые шланги, узлы прохода, фланцы, хомуты и другие монтажные материалы

·         Монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры

·         Упаковка для перевозки автотранспортом

·         Паспорт и инструкция по эксплуатации

·         Компакт-диск со схемой и фотоиллюстрациями сборки

 ДОСТУПНЫЕ ОПЦИИ:

1)    Вентилятор вытяжной взрывозащищенный

1а) Вентилятор с несущим корпусом бесфланцевого исполнения.

1б) Вентилятор с несущей рамой.

2)    Дополнительные устройства для фильтрации воздуха

2а) Лабиринт из преградительных панелей

2б) Быстросъемные фильтровальные кассеты

3)    Электрический щит управления

3а) Щит в пластиковом корпусе

3б) Щит в металлическом корпусе

4)    Светильник взрывозащищенный

5)    Увеличение глубины рабочей зоны на 500 мм

6)    Водяной пол

7)    Приточный вентилятор и набор фильтров для «эконом-проекта»

- Вентилятор приточный

- Карманный фильтр

- Рулон фильтра

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
