Станок 2-пильный стационарный. Одна пила устанавливается на неподвижный шпиндель, другая пила подвижна. Необходимое расстояние между пилами регулируется специальным винтовым механизмом и контролируется с помощью линейки и лазерной указки.

Станок прост и надёжен как в эксплуатации, так и в обслуживании.

Благодаря тому, что пиломатериал базируется на станке неподвижно, а ходит пильная тележка с дисками есть возможность максимального выпила по ширине необрезной доски в обрезную.

Конструкция станка позволяет производитьраспиловку материала в двух направлениях. Привод пильных дисков осуществляется от двух электродвигателей. Режущий инструмент – две дисковые пилы ?450х50 с победитовыми напайками. Ориентировочная производительность станкана 50 мм доске составляет 15 м? в смену.

Станок ЦОД-450может быть установлен на бетонном основании, при необходимости закрепляется с помощью 18 анкерных болтов М10 с опорными шайбами.

Работа с необрезной доской:

Доска укладывается на станину; Дальний конец доски упереть в торцевой упор; С помощью ручки выставить размер выпиливаемого материала, который контролируется с помощью линейки на станке; Перемещением пильной тележки в одну или другую сторону осуществляется пропил; Полученный пиломатериал снимается со станка.

Работа с горбыльной доской

Осуществляется в той же последовательности, что и работа с необрезной доской.

Особенности:

Роликовые зажимы с пильной тележки снимаются или поднимаются максимально вверх; Горбыльная доска зажимается торцевыми зажимами; Откромкованная горбыльная доска подается в горбыльно-ребровой станок ГР-500 для последующей переработки.

Изменение расстояния между пилами Торцевой зажим

осуществляется специальным винтовым

механизмом и контролируется с помощью

линейки

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Размеры обрабатываемого материала, мм:
толщина ширина длина	10 - 80 до 700 800 - 7000
Диаметр дисковых пил (2 шт.), мм	450
Установленная мощность, кВт	11
Max расстояние между пилами, мм	400
Min расстояние между пилами, мм	50
Наименьший размер выпиливаемой заготовки, мм	20
Просвет пильной рамки, мм	100
Частота вращения пильного диска, об/мин	3000
Габариты, мм	1450х1320х8550
Вес станка, кг	700

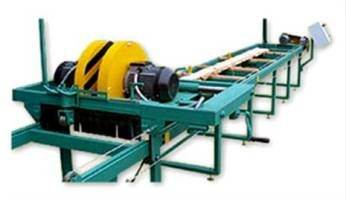

Станок кромкообрезной ЦОД–450

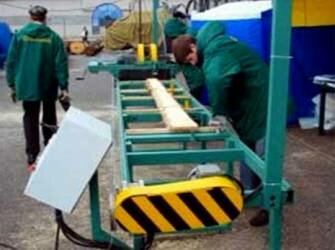

Размещение необрезной доски на станине кромкообрезного двухпильного станка ЦОД-450

Подготовка к распиловке необрезной доски Процесс распиловки

Изменение расстояния между пилами осуществляется специальным винтовым механизмом и контролируется с помощью линейки

Регулировка прижимного ролика

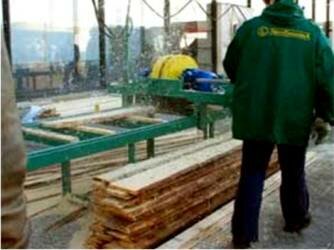

Процесс распиловки необрезной доски

Установка торцевого зажима

Торцевой зажим

Процесс распиловки (откромковки) горбыльной доски при обратном ходе пильного механизма
