ПХФ-9

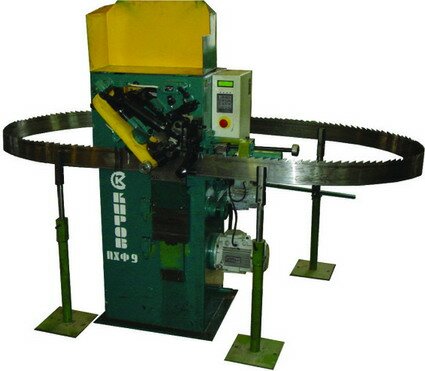

Полуавтомат для холодного плющения и формования зубьев круглых, рамных и ленточных пил ПХФ9

Полуавтомат предназначен для холодного плющения и формования зубьев круглых пил по ГОСТ 980-80 (тип 1 исполнение 1), рамных пил по ГОСТ 5524-75, ленточных пил по ГОСТ 6532-77 и ленточных бревенных пил по ГОСТ 10670-77, а также аналогичных перечисленных пил зарубежного производства.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Предельные размеры обрабатываемых пил:
диаметр круглых пил, мм.	300…900
толщина пил, мм.	1…3,6
шаг зубьев пил, мм	18…80
высота зубьев пил, мм	10…40
передний угол зубьев пил, град	10…35
задний угол зубьев пил, град	5…30
ширина пил, мм:
рамных	80…200
ленточных	70…280*
длина пил, мм:
рамных	1100…1950
ленточных	7000…12600*
Количество обрабатываемых зубьев в минуту:
плющенных и формованных	10
плющенных (без формовки)	12
Уширение плющенного и формованного зуба на каждую сторону, мм:
круглых	0,4…1,0
рамных	0,55…0,9
ленточных столярных	0,4…0,55*
ленточных бревенных	0,65…0,9*
Габаритные размеры, не более, мм:
без приспособлений для ленточных пил длина/ширина/высота	1120/1130/1420
с приспособлением для ленточных пил длина/ширина/высота	2000/1130/1420
Масса полуавтомата, не более, кг	700
Норма обслуживания, чел	1
Характеристика электрооборудования
Количество электродвигателей на полуавтомате, шт	2
Электродвигатель привода стола:
мощность, кВт	0,12
синхронная частота вращения	1500
Электродвигатель привода насоса номинальная мощность, кВт	1,5
синхронная частота вращения, об/мин	1500
Характеристика гидрооборудования
Производительность гидронасоса, л/мин	10,4
Давление в гидросистеме, МПа	4
