MH1531; MH1545; MH1560

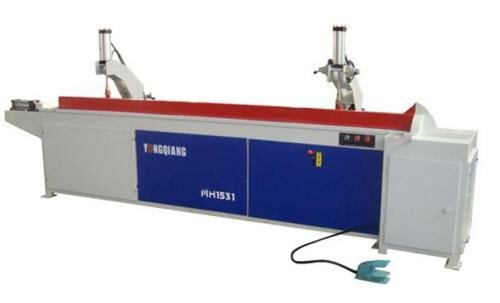

Пресс для сращивания
мод. MH1531; MH1545; MH1560
Предназначен для сращивания короткомерных брусков из древесины и отрезания полномерных заготовок по длине. Рекомендуются использовать при изготовления клееного щита и бруса.
Схема обработки:
Пример зарезки шипов и выпускаемая продукция:
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
|
Параметры
|
MH1531
|
MH1545
|
MH1560
|
|
Длина прессуемой заготовки, наибольшая, мм
|
3100
|
4500
|
6000
|
|
Ширина прессуемой заготовки, наибольшая, мм
|
140
|
140
|
140
|
|
Толщина прессуемой заготовки, наибольшая, мм
|
80
|
80
|
80
|
|
Размеры рабочего стола, мм
|
3130х400
|
4500х590
|
6000х590
|
|
Подача ламелей
|
ручная
|
ручная
|
ручная
|
|
Усилие прессования, кг
|
3000
|
6500
|
6500
|
|
Диаметр торцовочной пилы, мм
|
305
|
305
|
305
|
|
Частота вращения торцовочной пилы, об/мин
|
2840
|
2840
|
2840
|
|
Частота вращения привода гидростанции, об/мин
|
1500
|
1500
|
1500
|
|
Мощность электродвигателя торцовочной пилы, кВт
|
2,2
|
2,2
|
2,2
|
|
Мощность электродвигателя привода гидростанции, кВт
|
1,5
|
2,2
|
2,2
|
|
Общая установленная мощность, кВт
|
3,7
|
4,4
|
4,4
|
|
Рабочее давление в пневмосистеме, МПа
|
0,6
|
0,6
|
0,6
|
|
Рабочее давление в гидросистеме, МПа
|
6
|
6 - 16
|
6 - 16
|
|
Габаритные размеры, мм:
|
4070х510х1450
|
6400х1050х1800
|
72001х1400х1600
|
|
Масса, кг
|
950
|
1600
|
2250
|
Преимущества:
- Прессование производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца, что гарантирует качество соединения;
- Бесступенчатая регулировка скорости подающего конвейера;
- Магазин подачи заготовок;
- Направляющие торцовочного узла, выполненные из высококачественной стали с высокой точностью, позволяют производить торцевание заготовок точно и качественно;
- Возможность прессования заготовок меньшей длины;
- Возможность прессования двух заготовок (входящих в общую длину прессования) одновременно;
- Направляющие торцовочного узла, выполненные из высоколегированной стали, подверженной прецизионной обработке позволяют с высокой точностью (до 0,05 мм) осуществлять торцевание заготовок, а использование автоматического режима позволяет существенно снизить потери времени на данном этапе.
- Запатентованный регулятор усилия давления позволяет с абсолютной точностью установить необходимую величину усилия, что необходимо для качественного прессования заготовок различных пород и длин.
- Автоматический выталкиватель позволяет существенно сократить рабочее время цикла.
Конструктивные особенности:
|
|
Усиленная жесткая станина.
Станина коробчатой формы с ребрами жесткости, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров.
|
|
|
Ограждение пилы с жестким упором.
Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию упора при опрессовке плети гидроцилиндром.
|
|
|
Торцовочный узел.
Подача торцовочной пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение.
|
|
|
Боковой и верхний прижим плети.
Боковой прижим набранной плети пневмоцилиндрами перед опрессовкой осуществляет более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. Верхний прижим обеспечивает надежное базирование заготовки по пласти и препятствует деформации плети в вертикальной плоскости при торцевом давлении гидроцилиндра.
|
|
|
Гидроцилиндр прессования.
Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Осуществляется передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.
|
|
|
Удобная система ручного управления пресса.
Система ручного управления работой гидроцилиндра и пневмоцилиндров прижимов сосредоточена в зоне оператора и обеспечивает удобное управление и надежность работы пресса.
|
|
