YONGQIANG PSK 9000/200 Китай

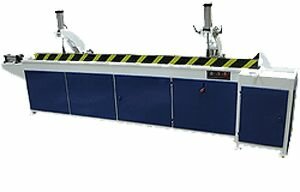

Пресс сращивания YONGQIANG PSK 9000/200 Китай
|
Модель PSK 3100
|
L=3100мм, гидравл.,1 позиционный
|
|
Модель PSK 4500
|
L=4500мм, гидравл., ручной
|
|
Модель PSK 6000
|
L=6000мм, гидравл.,1 позиционный
|
|
Модель PSK 9000
|
L=9000мм,В=150 мм,гидравлика. ручной
|
|
Модель PSK 9000/200
|
L=9000мм,В=200 мм,гидравлика. ручной
|
Предназначены для сращивания короткомерных брусков из древесины и отрезания полномерных заготовок по длине. Рекомендуются использовать при изготовления клееного щита и бруса.
Преимущества:
- Прессование производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца, что гарантирует качество соединения;
- Бесступенчатая регулировка скорости подающего конвейера;
- Магазин подачи заготовок;
- Направляющие торцовочного узла, выполненные из высококачественной стали с высокой точностью, позволяют производить торцевание заготовок точно и качественно;
- Возможность прессования заготовок меньшей длины;
- Возможность прессования двух заготовок(входящих в общую длину прессования) одновременно;
- Направляющие торцовочного узла, выполненные из высоколегированной стали, подверженной прецизионной обработке позволяет с высокой точностью (до 0,05 мм) осуществлять торцевание заготовок, а использование автоматического режима позволяет существенно снизить потери времени на данном этапе.
- Направляющие торцовочного узла, выполненные из высоколегированной стали, подверженной прецизионной обработке позволяет с высокой точностью (до 0,05 мм) осуществлять торцевание заготовок, а использование автоматического режима позволяет существенно снизить потери времени на данном этапе.
- Запатентованный регулятор усилия давления позволяет с абсолютной точностью установить необходимую величину усилия, что необходимо для качественного прессования заготовок различных пород и длин.
- Автоматический выталкиватель позволяет существенно сократить рабочее время цикла.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
|
Модель
|
PSK-6000
(MHB1560)
|
PSK-9000
(MHB1590)
|
PSK 9000/200
(MHB 9000/200)
|
|
Длина прессуемой заготовки (макс), мм
|
6000
|
9000
|
9000
|
|
Ширина прессуемой заготовки, мм
|
150
|
150
|
200
|
|
Высота прессуемой заготовки, мм
|
10 - 80
|
10 - 80
|
80
|
|
Скорость подачи заготовок, м/мин
|
30 - 60
|
30 - 60
|
3,5-43
|
|
Усилие прессования, кг
|
6000
|
6000
|
6500
|
|
Количество электродвигателей, шт
|
4
|
4
|
4
|
|
Установленная мощность электродвигателей, кВт
|
7,15
|
7,15
|
7,15
|
|
Габариты, мм
|
6,4
х
1,05
х
1,8
|
10900
x
1100
x
1800
|
10900
x
1100
x
1800
|
|
Масса, кг
|
7,2x1,4x1,6
|
3100
|
3100
|
|
Модель
|
PSK-3100 (MHB1531)
|
PSK-4500 (MHB1531)
|
|
Длина прессуемой заготовки (макс), мм
|
3100
|
4500
|
|
Ширина прессуемой заготовки, мм
|
150
|
150
|
|
Высота прессуемой заготовки, мм
|
10 - 80
|
10 - 80
|
|
Скорость подачи заготовок, м/мин
|
30 - 60
|
30 - 60
|
|
Усилие прессования, кг
|
6000
|
6000
|
|
Количество электродвигателей, шт.
|
4
|
4
|
|
Установленная мощность электродвигателей, кВт
|
7,15
|
7,15
|
|
Габариты, мм
|
4500x1400x 1600
|
6,4х1,05х1,8
|
|
Масса, кг
|
2300
|
2300
|
Опции, описания:
|
|
Ограждение пилы с жестким упором.
Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию упора при опрессовке плети гидроцилиндром.
|
|
|
Торцовочный узел.
Подача торцовочной пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение.
|
|
|
Боковой и верхний прижим плети.
Боковой прижим набранной плети пневмоцилиндрами перед опрессовкой осуществляет более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. Верхний прижим обеспечивает надежное базирование заготовки по пласти и препятствует деформации плети в вертикальной плоскости при торцевом давлении гидроцилиндра.
|
|
|
Гидроцилиндр прессования.
Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Осуществляется передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип
|
|
|
Удобная система ручного управления пресса.
Система ручного управления работой гидроцилиндра и пневмоцилиндров прижимов сосредоточена в зоне оператора и обеспечивает удобное управление и надежность работы пресса.
|
|
