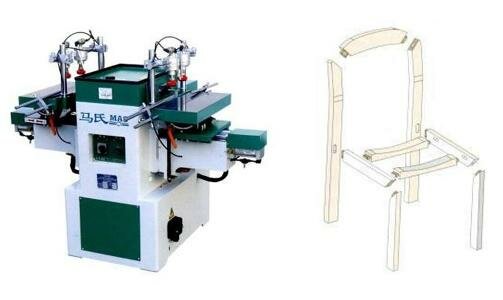

Полуавтоматический

сверлильно-пазовальный станок мод. MS3112

Предназначен для нарезания продольных пазов и гнезд под шип, сверления отверстий.

Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.



Отличительные особенности:

- Рабочие столы регулируются по высоте и углу наклона независимо друг от друга;
- Два рабочих стола позволяют увеличить производительность;
- Быстрая настройка на нужный размер;
- Высокая скорость обработки;
- Надежная конструкция.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Высота подъема рабочего стола, мм	80
Угол наклона рабочего стола	±200
Максимальная ширина обработки	120+2Rмм
Максимальная глубина обработки, мм	60
Частота вращения шпинделя, об/мин	9500
Мощность, кВт	2,2
Габариты, мм	1530х960х1340
Масса, кг	700



Схема обработки:





Образцы получаемых пазов:



Конструктивные особенности:



	Точная регулировка наклона стола вперед/назад осуществляется по угловой шкале +/-45°
	Точная регулировка наклона стола влево/вправо осуществляется по угловой шкале +/-20°
	Гидропневматическая подача столов обеспечивает плавность и равномерность хода даже при обработке твердых пород древесины
	Столы перемещаются по надежным точным направляющим
	Глубина паза регулируется концевым выключателем
	Ширина паза удобно регулируется с помощью цифрового счетчика
	Скорость вращения инструмента и скорость осцилляции регулируются отдельными ремнями. Это позволяет увеличить скорость вращения инструмента до 11000 об/мин, а скорость осцилляции изменять в диапазоне 180-240 движений/мин
	Масляный насос для смазки направляющих, не требуется использование масленки
	Каждый стол оснащен двумя пневмоприжимами. Обдув детали сжатым воздухом во время обработки.
