Автоматический кромкооблицовочный станок BD 45 / 3



- Узел подачи рулонного кромочного материала;

- Узел нанесения клея на заготовку;

- Бачок для клея расплава с электронным регулятором температуры;

-  Узел предварительной обрезки кромки;

- Фрезерный узел для обработки свесов кромки по пласти;

- Торцовочный узел (расположен на станке отдельно, как отдельный узел).



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:



Толщина кромки, мм.	0,4 - 2
Толщина заготовки, мм.	10-45
Минимальная длина заготовки, мм.	280
Минимальная ширина заготовки, мм.	90
Скорость подачи, м/мин.	6,4
Частота вращения фрезерного узла, об./мин.	10000
Установленная мощность, в кВт	2,54
Давление воздуха, атм.	6
Масса станка, кг.	400



Описание пульта управления станком BD 45 / 3:



1. Амперметр;

2. Регулятор температуры;

3. Таймер длинны ленты;

4 Выключатель станка;

5 Выключатель подачи;

6. Выключатель фрез;

7. Выключатель пилы торцовочной;

8. Аварийный выключатель;

9. Регулятор давления воздуха;

10. Регулятор прижима детали.





Порядок подготовки станка к работе:

 1) Подключить станок к электросети;

 2) Подать воздух в пневмосистему. С помощью регулятора давления 9 (см. рисунок выше) устанавливаем давлении в зависимости от толщины кромки (0,4 мм. – 2-2,5 атм.; 2мм. – 4-6 атм.)

 3) Выключателем (4) включаем станок;

 4) Регулятором температуры (2) задаем необходимую температуру, в зависимости от применяемого клея-расплава.

 5) Когда температура в клеевой ванночке достигнет заданной, включаем торцовочную пилу (7) и проверяем правильность ее вращения. В случае если пила вращается не в другую сторону, необходимо отключить станок и сделать фазировку электросети;

 6) Включить подачу (5) ;

 7) Таймером (3) установить время подачи кромки в зону приклеивания;

 8) Регулятором прижима (10) устанавливаем необходимую толщину заготовки (При выключенной подаче заготовку 50х40 мм. прижимаем и с небольшим усилием покачиваем. на счетчике толщины устанавливаем размер)



Вид сбоку



Вид сзади



Вид снизу

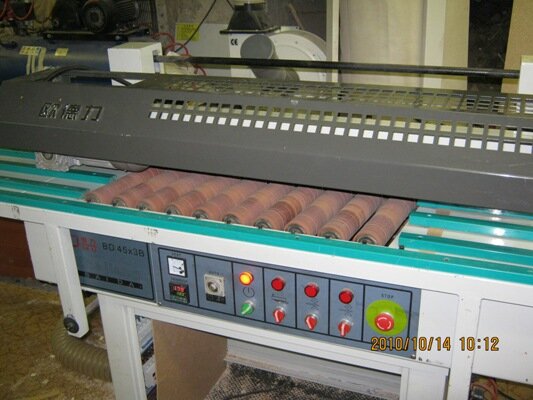

Вид спереди



Гильотина



Пульт управления



Ролики

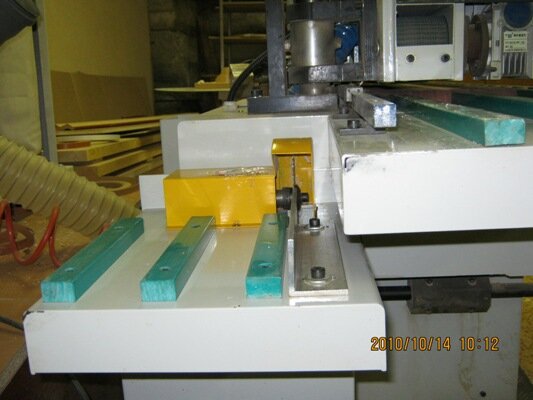

Торцовочный узел



Узел нанесения клея



Фрезерный узел



Фрезерный узел 1

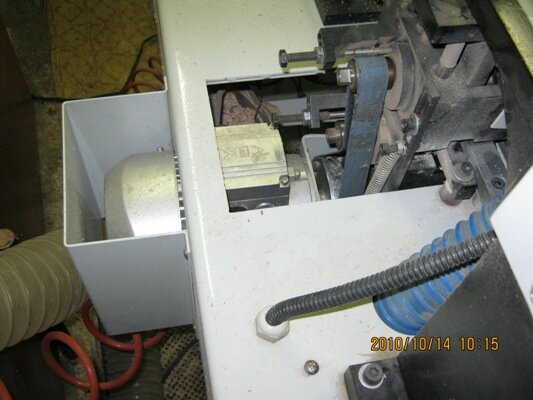

Фрезерный узел 2
